在眾多網(wǎng)絡(luò)咨詢中，氟碳鋁單板產(chǎn)品的咨詢頻率是最高的。那么何為氟碳鋁單板呢？它的加工工藝是怎么樣的呢？下面跟隨八和建材氟碳鋁單板廠家的小編來詳細(xì)了解一下吧：

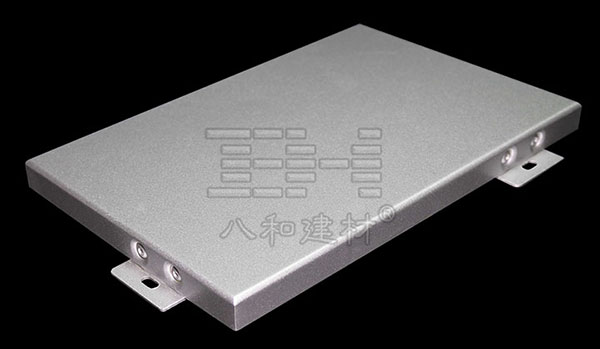

氟碳鋁單板是采用優(yōu)質(zhì)鋁合金板材為基材，再經(jīng)過數(shù)控折彎等技術(shù)成型，表面噴涂氟碳油漆裝飾性涂料的一種新型建筑裝飾材料。

首先，板材進(jìn)行噴涂前，工件表面要經(jīng)過去油去污及化學(xué)處理，以產(chǎn)生鉻化膜，增加涂層和金屬表面結(jié)合力和防氧化能力，有利于延長漆膜的使用年限。

然后，依次噴油漆（底漆、隔離漆、色漆、清漆），作為封閉底材的底漆涂層，其作用在于提高氟碳鋁單板涂層抗?jié)B透能力，增強(qiáng)對底材的保護(hù)，穩(wěn)定金屬表面層，加強(qiáng)面漆與金屬表面的附著力，可以保證面漆涂層的顏色均勻性，漆層厚度一般為5-10微米。

面漆涂層是噴涂層關(guān)鍵的一層 ，在于提供鋁材所需要的裝飾顏色，使鋁材外觀達(dá)到設(shè)計(jì)要求，并且保護(hù)金屬表面不受外界環(huán)境大氣，酸雨，污染的侵蝕，防止紫外線穿透。大大增強(qiáng)抗老化能力，氟碳鋁單板面漆涂層是噴涂中最厚的一層漆層，漆層厚度一般為23-30微米。清漆涂層主要目的是更有效地增強(qiáng)漆層抗外界侵蝕能力，保護(hù)面漆涂層，增加面漆色彩的金屬光澤，外觀更加顏色鮮明，光彩奪目，涂層厚度一般為5-10微米。

最后，氟碳鋁單板如果需要三涂工藝一般還需要進(jìn)行兩次固化，鋁材進(jìn)入固化爐處理，固化溫度一般在180℃-250℃之間，固化時間為15-25分鐘，不同氟碳涂料生產(chǎn)廠家 ，都會根據(jù)自己的涂料，提供最佳的溫度和時間。

以上就是八和建材氟碳鋁單板廠家加工氟碳鋁單板的工藝流程，如果有其他需要詳細(xì)了解的，歡迎來電咨詢。

八和建材 http://www.cerhdlf.cn
